欢迎访问北京百川盛世体育用品有限公司官方网站!

在线留言 | 收藏百川盛世

自结纹塑胶跑道

全塑型SPU自结纹跑道

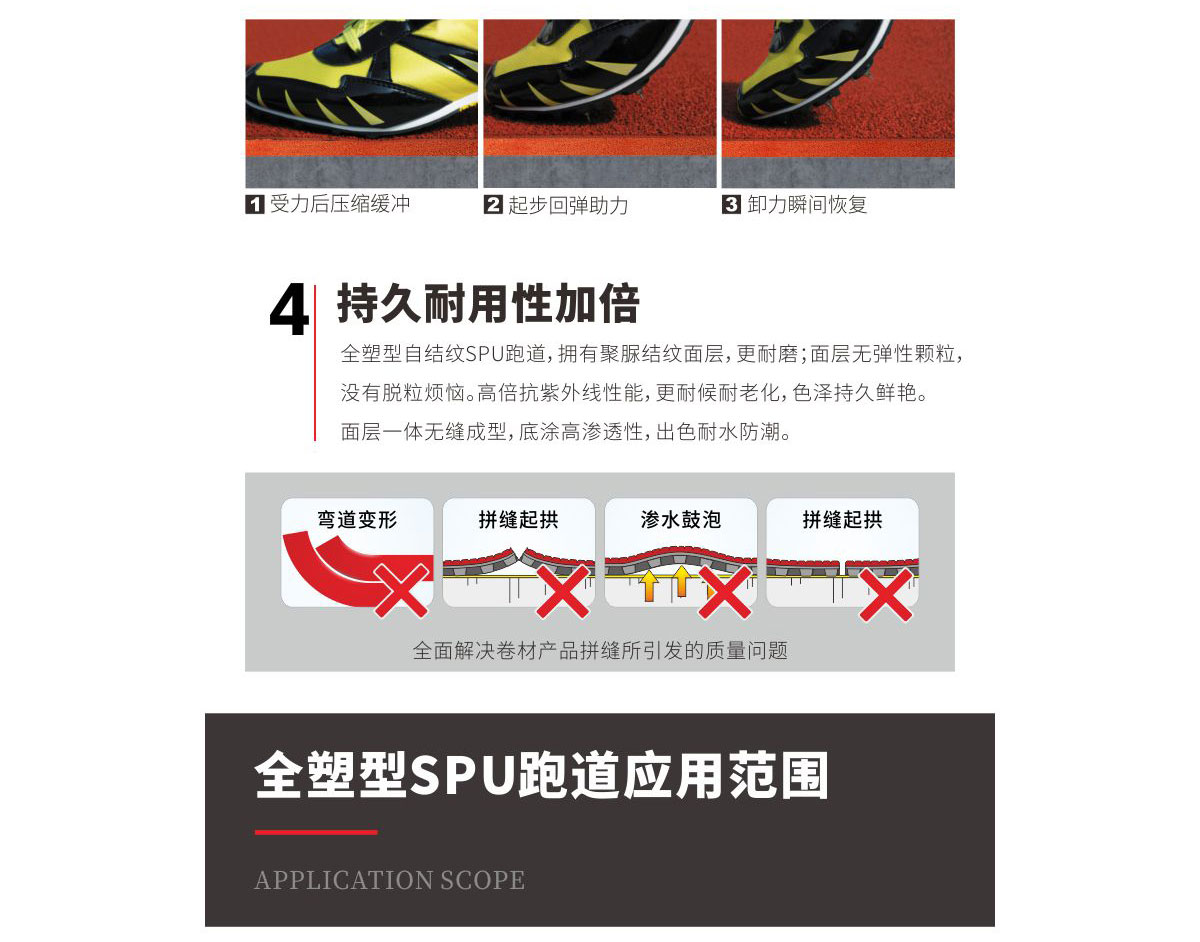

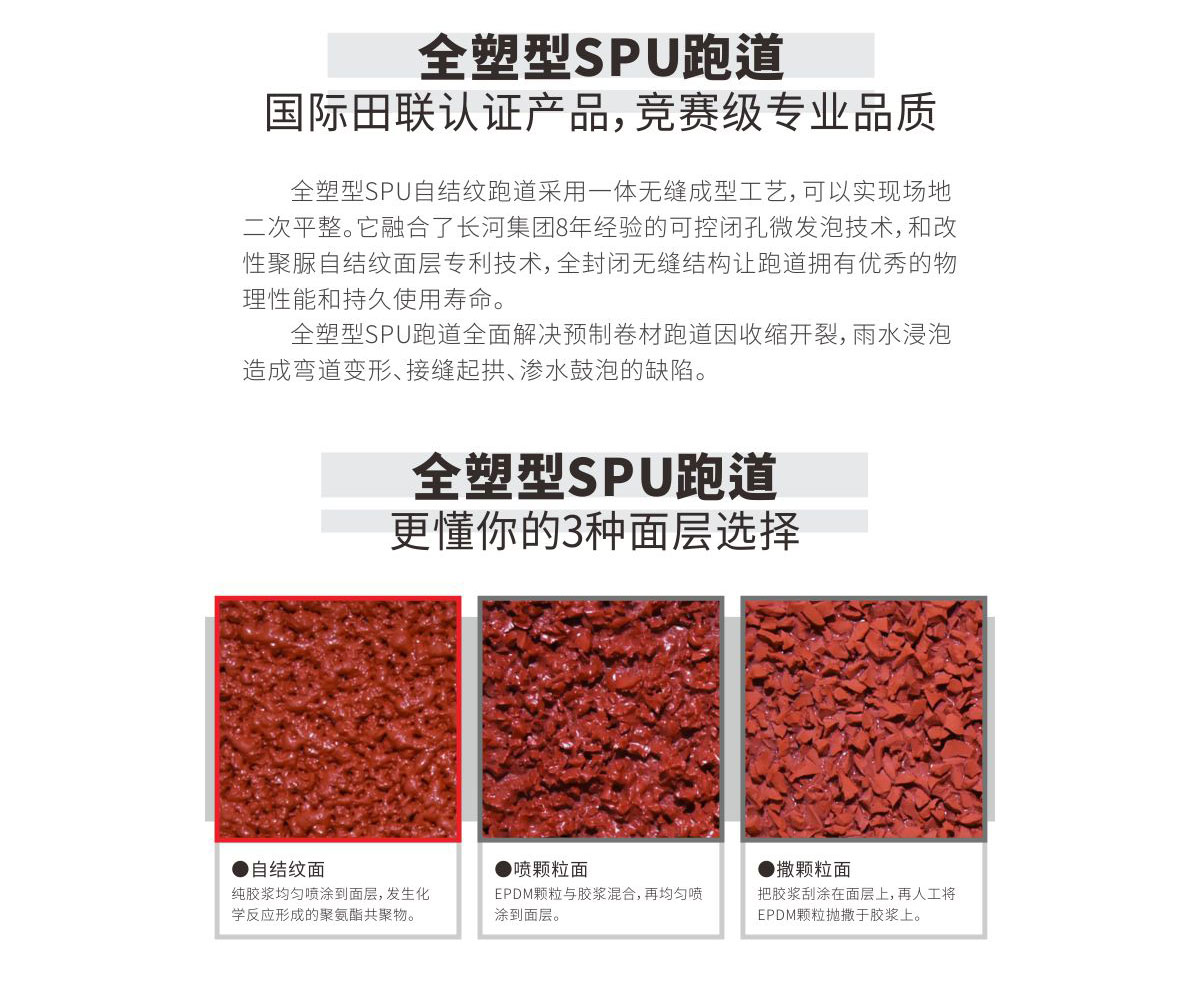

1. 概述 全塑型SPU自结纹跑道是由创新性的SPU聚脲改性技术与先进的微气囊缓冲反弹结构技术完美融合一起,打造出全新一代国际田联认证的竞赛级专业运动跑道面层材料。独有的微气囊缓冲反弹结构技术为运动带来最佳的缓冲保护,创新的SPU聚脲改性材料为场地使用带来高强高韧性,保证了垂直变形量,使场地时刻保持专业运动竞技状态。全塑型SPU自结纹跑道采用一体无缝成型工艺,并能达到场地二次平整作用,保证赛道的平整度和均匀性;全封闭无缝结构有效隔绝外来雨水对赛道的破坏,让赛道更持久耐候、翻新容易;还全面解决了现时卷材跑道产品的收缩接缝开裂,雨水浸泡浸入而破坏赛道,造成赛道变形,接缝起拱,渗水鼓泡等质量问题。全塑型SPU自结纹跑道严格执行国家环保标准与欧盟环保标准进行材料生产,产品得到国际权威的各项认证。



2. 用途  运动场跑道,田联赛道



3. 特点/优点

独有的微气囊缓冲反弹结构技术为运动带来最佳的缓冲保护

SPU聚脲改性技术带来的高强高韧耐磨持久耐用性

出色的保色耐候性

国际级别的环保性

一体成型无缝平整均匀性

特有的无颗粒自结纹纹理面层,使用寿命更长



4.产品数据

             混凝土基础                沥青基础

                渗透型底涂               沥青专用封底材料

                加强封底层               加强封底层

 微气囊冲击吸收层         微气囊冲击吸收层

                高强度SPU加强层        高强度SPU加强层

                SPU聚脲自结纹面层       SPU聚脲自结纹面层

表观/颜色       赛道红色/商定

5. 技术数据

化学成份           聚脲聚氨酯改性树脂

技术指标

厚度            13mm

拉伸强度        1.36MPa

拉断伸长率       86%

冲击吸收         39%

垂直变形         2.23mm

抗滑值 BPN20℃     54

阻燃性            1







 6.系统信息

系统构成

混凝土基础                                   沥青基础

渗透型底涂TB-201(滚涂两道)               沥青专用封底材料TB202(刮涂两道)

加强封底层 T-01+TB-201+9#砂(刮涂一道)          加强封底层T-01+TB-201+9#砂(刮涂一道)

微气囊冲击吸收层T-01(刮涂两道)           微气囊冲击吸收层T-01(刮涂两道)

高强度SPU加强层T-01(刮涂两道)           高强度SPU加强层T-01(刮涂两道)

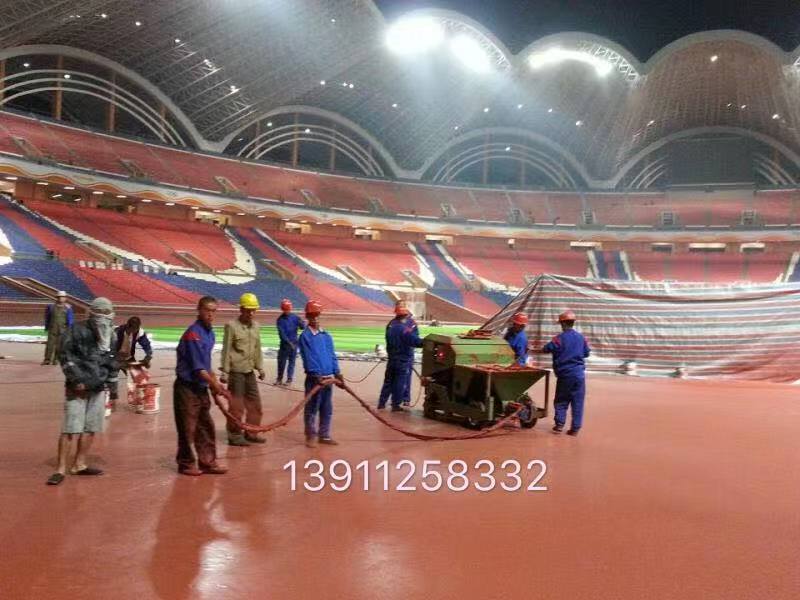

SPU聚脲自结纹面层T-06(喷涂两道)         SPU聚脲自结纹面层T-06(喷涂两道)


7、施工细节

用量

混凝土基础                         沥青基础

渗透型底涂TB-201(滚涂两道)0.2kg/㎡            沥青专用封底材料TB002(刮涂两道)0.5kg/㎡

加强封底层 T-01+TB-201+9#砂(刮涂一道)       加强封底层T-01+TB-201+9#砂(刮涂一道)

             0.2kg+0.1kg+0.1kg/㎡                              0.2kg+0.1kg+0.1kg/㎡

微气囊冲击吸收层T-01(刮涂两道)5.6kg/㎡        微气囊冲击吸收层T-01(刮涂两道)5.6kg/㎡

高强度SPU加强层T-01(刮涂两道)3.4kg/㎡        高强度SPU加强层T-01(刮涂两道)3.4kg/㎡

SPU聚脲自结纹面层T-06(喷涂两道)1.8kg/㎡     SPU聚脲自结纹面层T-06(喷涂两道)1.8kg/㎡

以上为理论数据,不包括在实际使用环境下由于表面多孔,表面轮廓,水平偏差等原因造成的额外材料用量



施工基面要求

水泥基础

        基层混凝土需要有足够强度(抗压强度至少25 N/mm2 抗拉强度至少1.5 N/mm2),表面必须平整,清洁,密实,干燥,且没有松动颗粒,表面干净,没有污垢,油脂等等,若对表面基层不确定如有疑问,请先做小样测试。须用机械方法如打磨等方式彻底清除强度不够的水泥浮浆和油污,直到获得表面强度和粗糙度良好的基层;松软的混凝土必须被去除,混凝土表面酥松的空洞,气孔必须完全暴露出来;混凝土基层的处理,找平是为了获得平整及美观的表面;较难处理的凸点建议用打磨的方式;所有灰尘,松动的浮浆必须在施工前被完全去除,可以用钢刷和真空吸尘。

若旧地坪翻新,必须把原基面的地坪材料清除干净,方可施工。

沥青基础

      沥青混合料面层压实度不应小于95%,表面应平整、坚实,接缝紧密,无枯焦;没有明显轮迹、推挤裂缝、脱落、烂边、油斑、掉渣等现象。面层与路缘石、平石及其他构筑物应接顺,不得有积水现象。

若旧地坪翻新,必须把原基面的地坪材料清除干净,方可施工。



施工条件及限制

基层温度        +10℃  +35℃
周围环境        +10℃ +35℃
基层湿度        基面含水率< 8%
相关空气湿度     最高75% 相对湿度
               当心冷凝基层及未固化地面必须比露点温度高3,以降低 面层出现冷凝或发花的风险

施工指导

详细见施工指导

施工工具

专用齿刮 胶刮 刮刀 油漆辊筒 喷涂机

施工方法

辊涂 刮涂 喷涂

施工间隔

以基面涂刷干爽后,表面不粘灰为准,进行下道施工,时间建议如下:



基面温度       间隔时间

        +10℃          12小时

        +20℃          10小时

        +30℃          8小时

 以上等待时间并不是精确数据,它会随周围环境的温度,湿度的变化而产生变化。

设备清洗

溶剂清洗或固化后用机械方式去除

施工限制备注

不能被使用在有明显水汽压力的基层混凝土上。

严格按要求使用底涂。

避免污物污染底涂。底涂施工完毕后停止5天后再上面涂的,需重涂一次底涂。

基层和相邻区域必须在施工面层时始终保持彻底干净。



固化细则

施工后可投入使用的时间

温度

可步行

最终性能显示

+10

~ 24 小时

~ 7

+20

~ 16小时

~5

+30

~ 12 小时

~ 3

备注:以上时间并不是精确数据,它会随周围环境的温度的变化而产生变化。

清洁和维护方法
        使用本产品时,为保持地面的美观,一定要立即把溢出的物质清除,维护施工完成的地面需要用旋转的软刷子,机械软刷,压冲洗及真空清洗方式,并使用适合的清洁剂。



8、储存条件/质保
        +5+35℃干燥的条件下,包装保证密封,不被开启等良好储存条件下,产品质量保证期为生产日期后六个月。





版权所有:北京百川盛世体育用品有限公司 京ICP备14060147号-1
百川盛世服务提供:运动地板,pvc运动地板,塑胶跑道,PVC室内外运动地板等产品。
华大网络技术支持
